| 參考精度 | ±0.075%校驗量程 | |
| 穩定性 | ±0.1%URL（6個月） | |
| 環境溫度影響 | 零點誤差 | ±0.2%URL/56℃ |
| 總體誤差 | ±（0.2%URL+0.18%校驗量程）/56℃ | |
| 振動影響 | 在任意軸向上，200Hz下震動影響為±0.5%URL/g | |
| 電源影響 | ＜±0.5%輸出量程/伏特 | |
| 負載影響 | 沒有負載影響，除非電源電壓有變化 | |
| 電磁干擾/射頻干擾（EMI/RFI影響） | 由20至1000MHz，場強達至30V/M時，輸出漂移小于±0.1%量程 | |
| 安裝位置影響 | 液位膜片垂直安裝時，零點漂移至多為±0.25kPa；液位膜片水平安裝時，零點漂移至多為1.25 kPa加上伸出部分的身處長度。所有的零點漂移都可修正掉，量程無影響 | |
| 測量范圍 | 見訂購指南 | ||||||||||||||
| 零點與量程 | 可用本機量程和零點按鈕調整或用HART手操器遠程調整 | ||||||||||||||
| 零點正、負遷移 | 零點正遷移時，量程上限必須 ≤+URL；零點負遷移時，量程下限必須≥-URL。（校驗量程必須大于或等于*小量程） | ||||||||||||||
| 輸出信號 | 4～20mA DC，用戶可選擇線性或平方根輸出，數字過程變量疊加在4～20mA DC信號上，可共采用HART協議的上位機使用 | ||||||||||||||
| 阻尼時間常數 | 阻尼時間常數可調，以0.1秒遞增，由*小至16.0秒 | ||||||||||||||
| 環境溫度極限 | 不帶液晶表頭 | -40～85℃ | |||||||||||||
| 帶液晶表頭 | -30～60℃ | ||||||||||||||
| 過程溫度極限 | 低壓側 | 充硅油 | -40～104℃ | ||||||||||||
| 充惰性液 | -18～85℃ | ||||||||||||||
| 高壓側 | 普通硅油 | -40～104℃ | |||||||||||||
| 高溫硅油 | 15～315℃ | ||||||||||||||
| 氟油 | -45～205℃ | ||||||||||||||
| 惰性液 | -18～177℃ | ||||||||||||||
| 貯存溫度極限 | 不帶液晶表頭 | -46～110℃ | |||||||||||||
| 帶液晶表頭 | -40～70℃ | ||||||||||||||
| 環境濕度 | 0-****相對濕度 | ||||||||||||||
| 液位法蘭額定壓力極限 |
|
||||||||||||||
| 電源及負載條件 |
 |
|
| HART通訊 | 通訊要求 | 要求有一個*小250Ω電阻 |
| 通訊距離 |
 |
|
| 接液部分材質 | 接液膜片 |
316L不銹鋼、哈氏合金C-276、蒙乃爾或鉭 （每種型號可選材料參見訂購指南） |
| 膜盒墊圈和過程接頭墊圈 | 氟橡膠等其他材料 | |
| 非接液部分材質 | 螺栓 | 不銹鋼 |
| 電子外殼 | 低銅合金鋁，符合NEMA 4X | |
| 表蓋O型圈 | 丁腈橡膠 | |
| 銘牌和位號牌 | 不銹鋼 | |
| 填充液 | 硅油或惰性液 | |
| 連接 | 參見訂購指南確定過程接口 | |
|

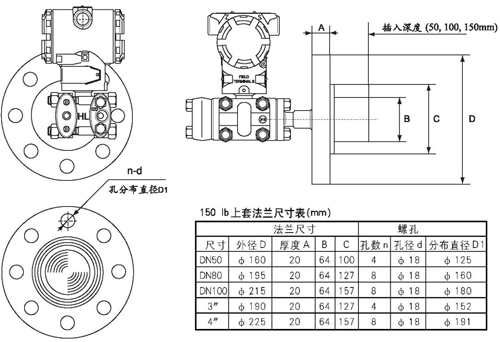

外形圖 單位：mm |
 |
| RZ3051C-LT | 單法蘭壓力變送器 | ||||||||||||
| 代號 | 測量范圍 | ||||||||||||
|
4 5 6 |
0-6.2～37.4kPa 0-31～186.8kPa 0-117～690kPa |
||||||||||||
| 代號 | 輸出信號 | ||||||||||||
|
E S L |
4～20mA 4～20mA，HART協議數字通訊 4～20mA，智能現場可調 |
||||||||||||
|
代號 |
安裝法蘭 | ||||||||||||
| 法蘭尺寸 | 插入長度 | 高壓側膜片材料 | |||||||||||
|
H0 H2 H4 H6 A0 A2 A4 A6 B0 B2 B4 B6 C0 C2 C4 C6 |
DN50 DN50 DN50 DN50 3”/ DN80 3”/ DN80 3”/ DN80 3”/ DN80 4”/ DN100 4”/ DN100 4”/ DN100 4”/ DN100 3”/ DN80 3”/ DN80 3”/ DN80 3”/ DN80 |
0mm 50.8mm 101.6mm 152.4mm 0mm 50.8mm 101.6mm 152.4mm 0mm 50.8mm 101.6mm 152.4mm 0mm 50.8mm 101.6mm 152.4mm |
316不銹鋼或哈氏合金C 316不銹鋼或哈氏合金C 316不銹鋼或哈氏合金C 316不銹鋼或哈氏合金C 316不銹鋼 316不銹鋼 316不銹鋼 316不銹鋼 316不銹鋼 316不銹鋼 316不銹鋼 316不銹鋼 哈氏合金C 哈氏合金C 哈氏合金C 哈氏合金C |
||||||||||
| 代號 | 安裝法蘭規格 | ||||||||||||
|
A B C |
DN50 150Ib 3”/ DN80 150Ib 4”/ DN100 150Ib |
||||||||||||
| 代號 | 結構材料 | ||||||||||||
| 低壓側法蘭接頭 | 排氣/排液閥 | 隔離膜片 | |||||||||||
|
22 23 24 25 |
316不銹鋼 316不銹鋼 316不銹鋼 316不銹鋼 |
316不銹鋼 316不銹鋼 316不銹鋼 316不銹鋼 |
316不銹鋼 哈氏合金C-276 蒙乃爾 鉭 |
||||||||||
| 代號 | 顯示表頭 | ||||||||||||
|
M1 M2 M3 M4 |
線性指示表（0-****刻度） 平方根指示表（0-****刻度） 31/2位LCD液晶顯示表（0-****線性） 31/2位LCD液晶顯示表（可特殊設定） |
||||||||||||
| 代號 | 過程法蘭 | ||||||||||||
|
D1 D2 |
側面排液/排氣，頂部 側面排液/排氣，底部 |
||||||||||||
| 代號 | 特殊規格 | ||||||||||||
|
s d i |
標準型（無防爆） 隔爆型：Exd Ⅱ CT6 本安型：ExiaⅡ CT6 |
||||||||||||
RZ3051C-LT 6 S A0 A 22 M1 D1 s  典型型號 |
